頻譜分析儀只是測頻率嗎？
來源: 作者:小編 發布時間: 2024-02-18 15:44:47 瀏覽: 遞增失??！
說到頻譜分析儀大家首先想到的是它的工作一定跟頻率有關，但是頻譜分析儀不光是可以測頻率，它的應用領域十分廣泛。
首先我們要了解何為頻譜分析儀？，頻譜分析儀是一種將信號電壓幅度隨頻率變化的規律予以顯示的儀器。頻譜儀在電磁兼容分析方面有著廣泛的應用，它能夠在掃描范圍內精確地測量和顯示各個頻率上的信號特征，使我們能夠“看到”電信號，從而為分析電信號帶來方便。頻譜分析儀采用頻率掃描超外差的工作方式。混頻器將天線上接收到的信號與本振產生的信號混頻，當混頻的頻率等于中頻時，這個信號可以通過中頻放大器，被
放大后，進行峰值檢波。檢波后的信號被視頻放大器進行放大，然后顯示出來。由于本振電路的振蕩頻率隨著時間變化，因此頻譜分析儀在不同的時間接收的頻率是 不同的。當本振振蕩器的頻率隨著時間進行掃描時，屏幕上就顯示出了被測信號在不同頻率上的幅度，將不同頻率上信號的幅度記錄下來，就得到了被測信號的頻譜。進行干擾分析時，根據這個頻譜，就能夠知道被測設備或空中電波是否有超過標準規定的干擾信號以及干擾信號的發射特征。
頻譜分析儀的應用領域十分廣泛，頻譜分析儀廣泛應用于無線電技術的各個領域，例如：電子對抗、衛星通訊、移動通訊、散射通訊、雷達、遠控遠測、偵察干擾、射電天文、衛星導航、航空航天和頻譜監測等領域。頻譜分析儀對各種類型的信號進行丈量和分析時，可丈量信號的不同特性。例如：信號的傳輸和反射特性丈量、諧波失真丈量、三階交調丈量、激勵響應測試、載噪比測試、信道功率丈量、相位噪聲丈量、衛星頻譜丈量、互調丈量和電磁干擾丈量等等。

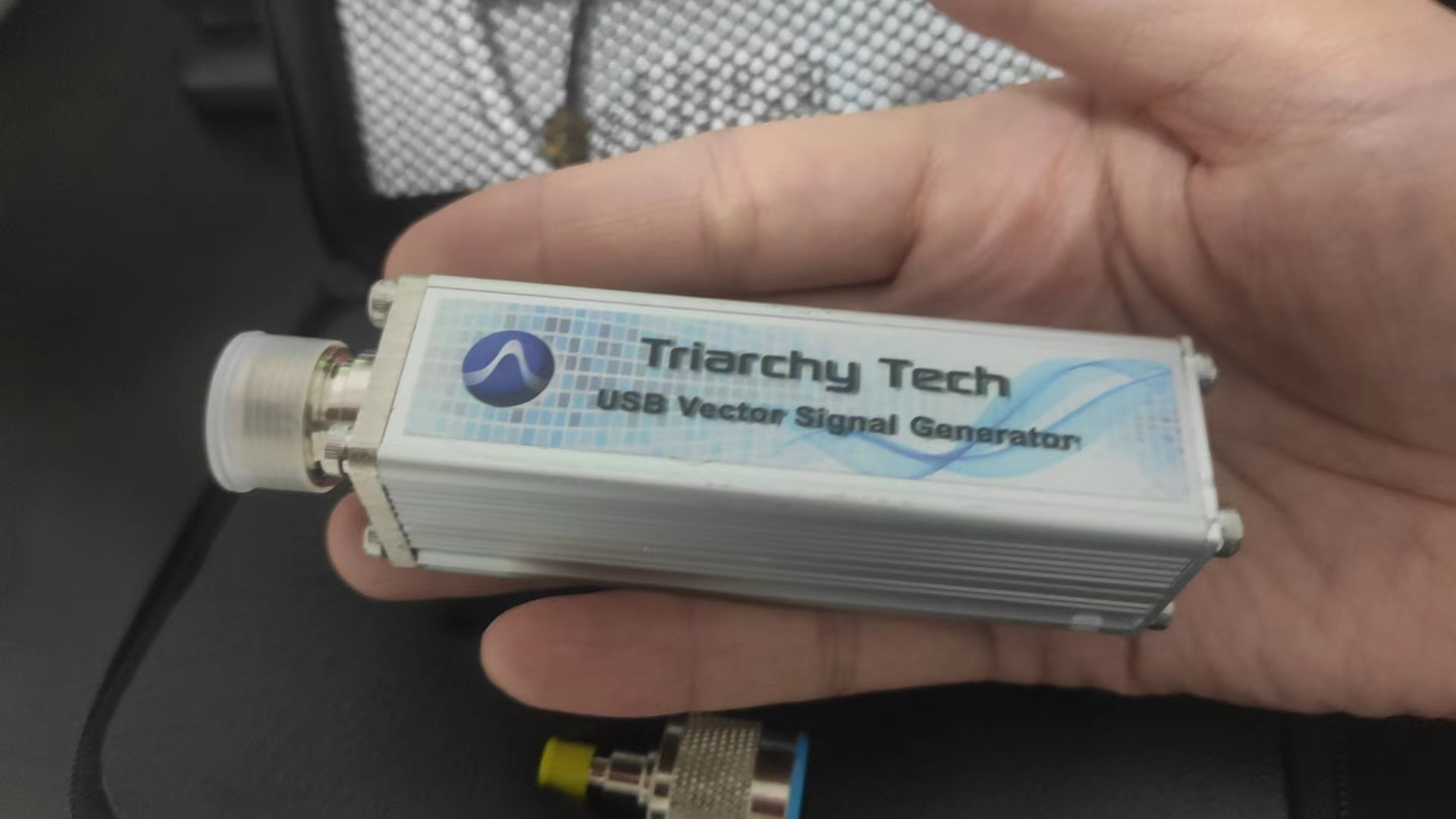

一般的頻譜分析儀的體積重量都非常大，對于室內作業的話還算方便，但是對于戶外作業或者需要異地作業的話就非常麻煩了，首先攜帶的話會非常不方便，其次一般電子產品都不可以空運，需要選擇陸路交通工具，要是隨身攜帶這么一個龐然大物的話那將增加了許多不必要的體力。但是加拿大Triarchy USB微型頻譜分析儀就幫您解決了這樣的煩惱，為什么Triarchy微型頻譜分析儀稱之為微型呢？首先它的體積小，體積只有100mm(長)×25mm(寬)×25mm(高).其次它的重量輕，只有95g.這樣不論你是走到哪里都可以隨身攜帶，不會增加多少你隨身物品的重量，它與電腦USB端口直接相連，瞬間就形成一個功能龐大的測試設備。
