如何操作VSG6G1C信號源USB軟件
來源: 作者:小編 發布時間: 2024-01-23 17:40:07 瀏覽: 遞增失??！

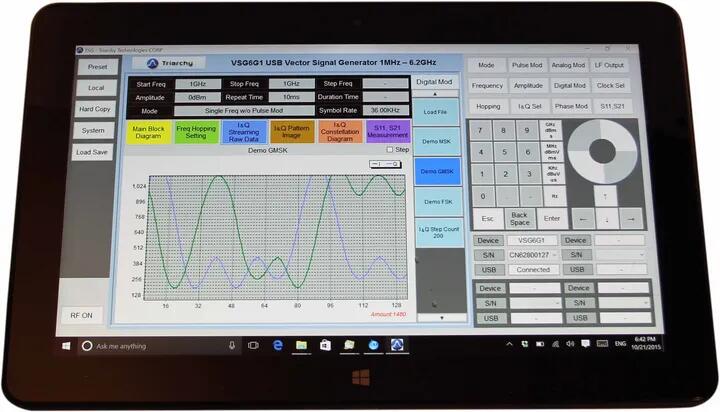

如何操作VSG6G1C信號源USB軟件
1: 實用程序鍵允許用戶訪問系統級功能。功能細節將顯示在第二個功能鍵
2：消息選擇鍵上。點擊消息選擇鍵，消息顯示區域?qū)⒏鶕?jù)選擇進行更改。
3: 消息顯示區消息顯示區顯示有關輸出信號的詳細信息。主框圖說明了射頻矢量信號發生器如何工作，信號如何輸出。Freq跳變設置顯示了一個跳變頻率點的表。I&Q流化原始數據是I&Q原始數據的波形，它將與來自I&Q端口的真實波形信號相同。如果基于I&Q模式生成I&Q原始數據，則I&Q模式圖像顯示I&Q模式。I&Q星座圖所示，將根據原始數據或I&Q模式進行選擇。S11、S21測量顯示了S11和S21測試結果的波形。
4: 狀態塊狀態塊顯示輸出信號的主要參數：如頻率、振幅、重復時間、持續時間、符號率、工作模式等。
5: 第二個功能鍵第二個功能鍵將擴展相對于主功能鍵和實用鍵的輔助功能。它類似于大多數設備中的軟鍵，即位于屏幕的一側。
6: 功能鍵大多數主要的設備設置都是由功能鍵來完成的。信號發生器的一般設置為：選擇模式：如單頻、掃描、跳頻選擇、脈沖調制選擇。輸入頻率：如信號頻率、掃頻、跳頻輸入振幅的設置：如電平設置、外部衰減器的選擇、設置等。輸入定時：用于脈沖調制。添加I&Q調制：設置許多不同類型的調制，以滿足每個應用程序的要求。
7: 數字輸入鍵數字輸入鍵將輸入數字和頻率、幅度和時間的單位。這個獨立的輸入鍵類似于桌面設備Frist選擇數字在第二個功能，頻率，幅度和時間。然后操作小鍵盤、導航鍵和旋鈕來改變輸入值。旋鈕操作當鼠標光標懸停在旋鈕上的四個按鈕上時，將顯示： ++，+，---圖標。點擊按住每個圖標增加或減小值： ++快速增加+緩慢增加-快減-緩慢減少輸入數字后，需要輸入單元完成全部設置。
8: USB連接區域當VSG6G1/VSG2G2/TSG4G1插入到PC上時，USB連接區域?qū)@示產品型號名稱、S/N和連接狀態。當型號、信噪號和連接狀態均顯示時，設備已正確連接并被應用程序識別。
